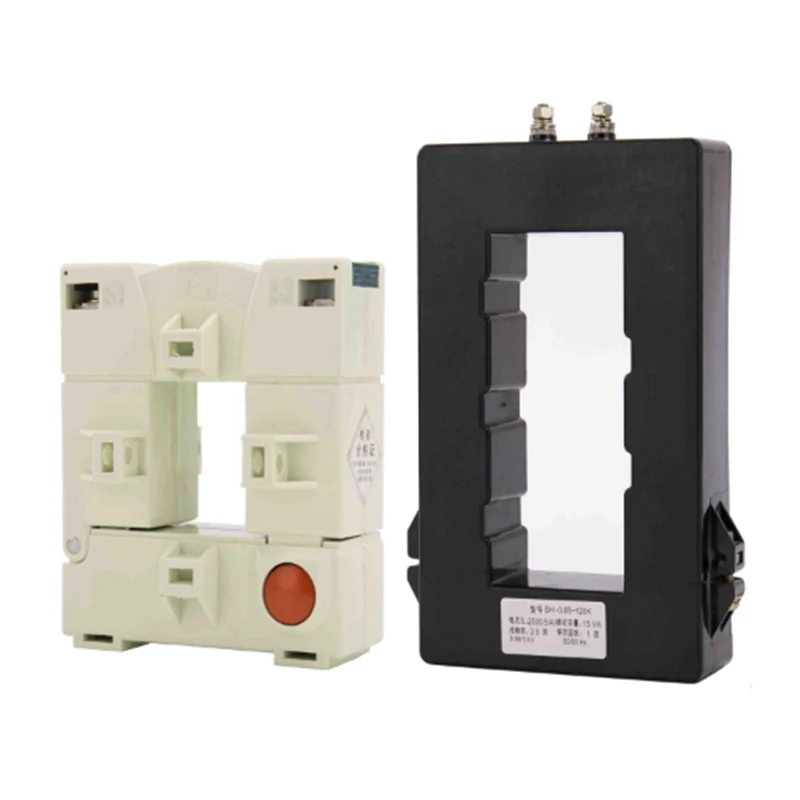

BH- 0.66 Siri K Transformers Semasa

BH-0.66 Siri K semasa transformer adalah jenis CT split-core. Terutamanya digunakan untuk aplikasi kabel atau bar bar, dan untuk mengukur dan pemantauan semasa. Reka bentuk teras berpecah membolehkannya dibuka, dipasang dan ditutup tanpa melepaskan litar yang dilampirkan. Nota: Perlu diingat bahawa penggulungan sekunder terbuka yang dilarang dengan ketat semasa pemasangan CT, untuk mengelakkan kerosakan pada CT serta kecederaan peribadi dan kemalangan.

Hantar Pertanyaan

Penerangan Produk

BH-0.66 Siri K Semasa Transformers Terbuka Pengubah Semasa Jenis, dan terutamanya digunakan dalam bar kabel atau bas melalui, digunakan sebagai pengukuran dan pemantauan semasa dan dipasang dalam keadaan bekalan kuasa.

Nota: Perhimpunan pengubah semasa, ia melarang kedua -dua terbuka, untuk mengelakkan kerosakan kepada pengubah semasa dan mengelakkan peralatan atau kemalangan kecederaan peribadi.

Spesifikasi dan dimensi

Model	Dimensi Garis Besar (mm)						Dimensi tetingkap (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

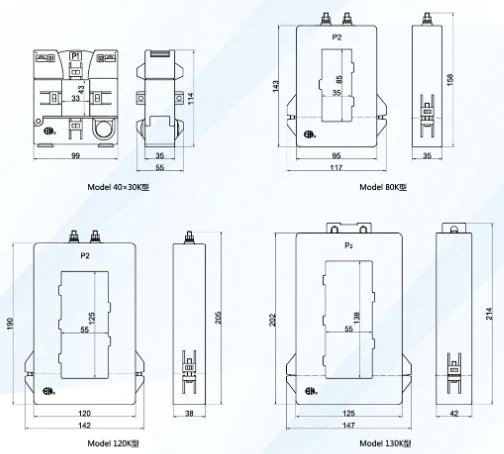

Rajah

Parameter teknikal

Model		40x30k	80k	120k	130k
Kelas ketepatan		0.5 1	0.5 1 2	0.5 1	0.5 1
Semasa/menengah utama Semasa (a)		(VA) beban dinilai (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Pemilihan apertur

Seksyen (m㎡) Bilangan Kabel teras		16	25	35	50	70	95	120	150	185	240
1Core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
